【真题】2024年4月自考02238模拟、数字及电力电子技术试题

绝密★启用前

2024年4月高等教育自学考试全国统一命题考试

模拟、数字及电力电子技术

(课程代码 02238)

注意事项:
1.本试卷分为两部分,第一部分为选择题,第二部分为非选择。
2.应考者必须按试题顺序在答题卡(纸)指定位置上作答,在试卷上无效。
3.涂写部分、画围部分必须使用 28 铅笔,书写部分必须使用黑色字迹签字笔。

第一部分 选择题

一、单项选择题:本大题共16小题,每小题2分,共32分。在每小题列出的备选项中只有一项是最符合题目要求的,请将其选出。

1.PN 结的主要特点是
A.正向特性
B.反向特性
C.单向导电性
D.双向导电性

2.晶体管单管放大电路有几种基本接法
A.1种
B.2种
C.3种
D.4种

3.理想集成运算放大器工作在线性区的条件是
A.引人负反馈
B.引人正反馈
C.不引人反馈
D.与引人反馈无关

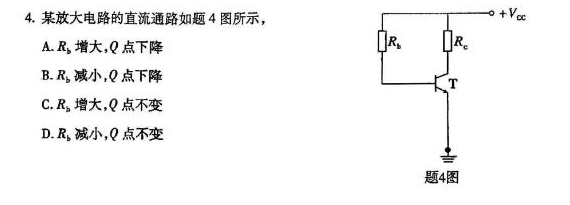

4.某放大电路的直流通路如题4 图所示，

A.R,增大,Q点下降
B.R,减小,Q点下降
C.R,增大,Q点不变
D.足 减小,Q点不变

5.二进制数(1001),对应的十进制数是
A.36
B.18
C.10
D.9

9.某时序逻辑电路中有二个压魅发器,则该电路应有多少种状态
A.3个
B.6个
C.8个
D.12个

10.施密特触发器有几个稳定状态
A.1个
B.2个
C.4个
D.0个

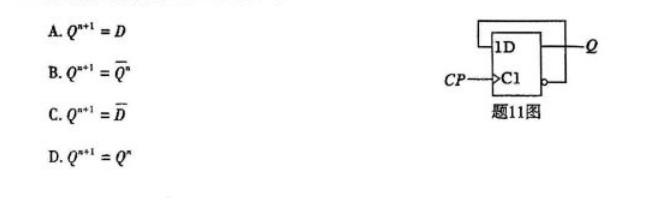

11.某时序逻辑电路如题 11 图所示,则

13.电力二极管一般都工作在什么场合
A.小电流,低电压
B.小电流,高电压
C.大电流,低电压
D.大电流,高电压

14.单相半波整流电路的优点是
A. 负载脉动电流大
B.输出电压脉动大
C.调整方便,电路简单
D.存在直流分量

15.对于降压型直流变换电路,下列说法不正确的是
A.输出与导通时间无关
B.有电流连续模式
C.有电流断续模式
D.输出电压总是低于输入电压

16.以下电极不属于IGBT 的是
A.集电极
B.发射极
C.基极
D.橱极

第二部分非选择题

二、填空题:本大题共8空,每空1分,共8分。
17.差分放大电路有_______种接法。
18.放大电路要稳定输出电压，应在电路中引入_______负反馈。
19.要处理或非门多余的输入端,可以将其接_______电平。

21，同步时序逻辑电路中,所有触发器是在同一时钟信号的作用下_______发生变化的。
22.用555 定时器构成多谐振荡电路时,输出波形是_______。
23.单相可控整流电路包括单相半波,单相全波和_______相控整流电路。
24.直流升压交换电路的输出电压_______于输入电压。

三、分析计算题:本大题共4小题,每小题 10分,共 40 分。
