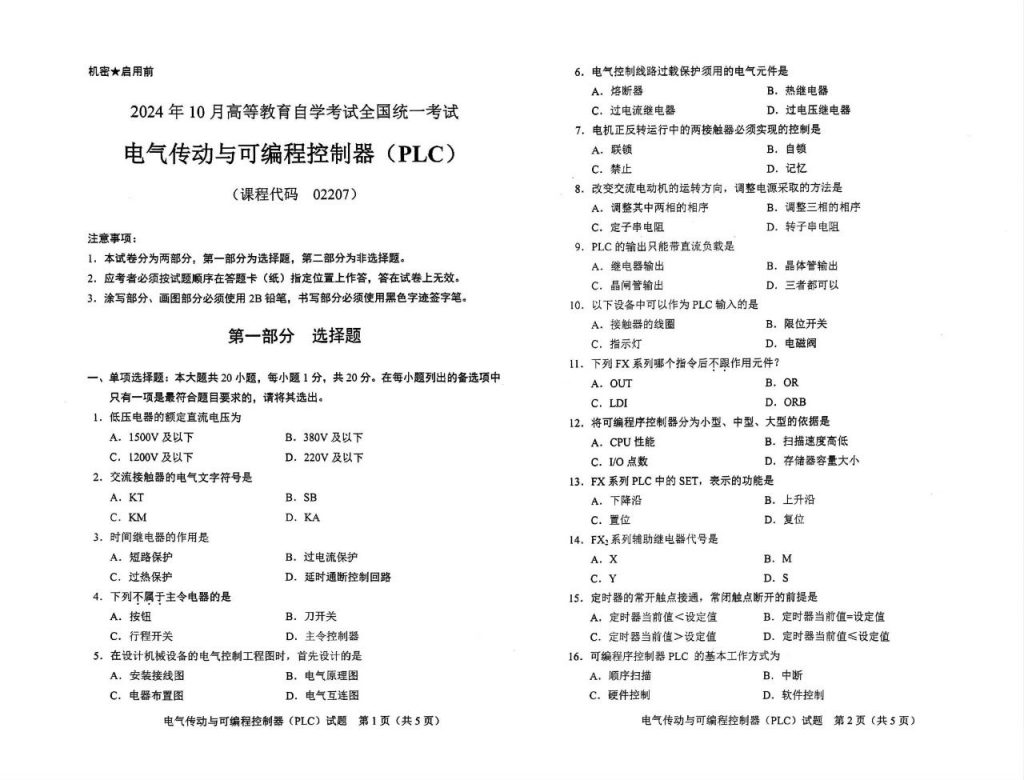

【真题+答案】2024年10月自考02207电气传动与可编程控制器PLC试题

2024 年 10 月高等教育自学考试全国统一命题考试

电气传动与可编程控制器 PLC 参考答案

课程代码 02207

一、单项选择题:本大题共 20 小题，每小题1分，共 20 分。
1.C(1200V 及以下)
2.C(KM)
3.D(延时通断控制回路)
4.B(刀开关)
5.B(电气原理图)
6.B(热继电器)
7.A(联锁)
8.A(调整其中两相的相序)
9.B(晶体管输出)
10.B(限位开关)
11.D(ORB)
12.C(I/O 点数)
13.C(置位)
14.B(M)
15.B(定时器当前值=设定值)
16.A(顺序扫描)
17.C(M8034–禁止外部信号输入)
18.A(调压)
19.D(比例积分调节器的闭环调速)
20.C(交流调速经济性好)

二、判断题:本大题共 10 小题，每小题1分，共 10 分。
21.B(错误)
22.A(正确)
23.B(错误)
24.A(正确)
25.A正确)
26.B(错误)
27.A(正确)
28.B(错误)
29.B(错误)
30.A(正确)

三、填空题:本大题共 10 小题，每小题1分，共 10 分。
31.交流拖动
32.灭弧装置
33.铁芯
34.能耗制动
35.1000(或交流 380V，需根据教材标)
36.STL
37.32767(或 32767 秒)
38.八(或十进制，需根据 PLC型号确认)
39.测速发电机(或编码器)
40.△

四、简答题:本大题共5 小题，每小题5分，共 25 分。
41.
短路保护(熔断器、断路器)
过载保护(热继电器)
欠压保护(欠压继电器)
失压保护(接触器自锁回路)
联锁保护(机械或电气联锁)

42.PLC扫描方式:输入采样阶段:读取所有输入状态。程序执行阶段:按顺序执行用户程序。输出刷新阶段:更新输出模块状态。
利。

43.区别:
短路保护:瞬时切断大电流故障(如熔断器)。
过载保护：长时间过电流保护(如热继电器)。

44.指令集
LD X002
OR M100
OUT Y004
LD X003
AND T4
OR Y004

45.交流电动机变频调速原理：通过改变电源频率调整电机转速，配合电压调节(U/f控制)，保持磁通恒定，实现无级调速。

五、分析题:本大题共 2小题，每尔题10 分，共20 分。
46.电路功能:三相异步电动机正反转控制。
工作原理:KM1 和 KM2 分别为正反转接触器，通过互锁防止同时通电。
FR 实现过载保护，SB3E为停止按钮，FU1为短路保护。

47.指令表及分析:
LD X000
OUT Y001
LD M0
OUT T0 K50
LD T0
OUT Y000
END
Y000 接通时间:T0 设定值 K50(假设单位为 0.1秒)，故5秒后 Y000 接通。

六、综合设计题:本大题共 2小题，每小题 7.5 分，共 15 分。
48.自保停电路设计:
主电路:电源经熔断器(FU)、接触器(KM 主触点)、热继电器(FR)连接电机。
控制电路:启动按钮(SB1)并联 KM 辅助触点(自锁)，停止按钮(SB2)串联，热继电器(FR)常闭触点串联。
保护环节:熔断器(短路保护)、热继电器(过载保护)。

49.智力竞赛程序设计:
地址分配:
主持人按钮:X0(启动)、X1(停止)。
参赛者按钮:X2、X3、X4。
指示灯:Y0、Y1、Y2。
梯形图逻辑:
使用互锁指令(SET/RST)，当任一参赛者按下按钮(如 X2)，对应输出(Y0)置位并锁定其他输入(X3、X4)。
主持人按下 X1 时复位所有输出。
(答案仅供参考，以官版评分标准为准。)
