【真题】2024年4月自考03800现代电气控制技术试题

机密★启用前

2024年4月高等教育自学考试全国统一考试

现代电气控制技术

(课程代码 03800)

注意事项:
1.本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
2.应考者必须按试题顺序在答题卡(纸)指定位置上作答，在试卷上无效。
3.涂写部分、画图部分必须使用 2B铅笔，书写部分必须使用黑色字迹签字笔，

第一部分 选择题

一、单项选择题:本大题共15小题，每小题1分，共15分。在每小题列出的备选项中只有一项是最符合题目要求的，请将其选出。

1.通常低压电器是指其工作在直流电压
A.1200V 及其以下
B.1300V 及其以下
C.1400V及其以下
D.1500V 及其以下

2.一般绿色的控制按钮表示
A.起动
B.停止
C.减速
D.加速

3.触头是一切有触点电器的
A.感受部分
B.转换部分
C.执行部分
D.控制部分

4.当电磁吸力的瞬时值大于反力时，铁心
A.不动
B.吸合
C.释放
D.无法判断

5.快速熔断器焙体的额定电流是以表示的
A.有效值
B.平均值
C.貘定值
D.最大值

6，传统的断路器保护功能利用的原理是
A.增磁效应
B.去磁效应
C.电磁效应
D.热磁效应

7.接触器的文字符号是
A. KA
B.KT
C.KM
D.TA

8.热继电器的发热元件应串接于电动机电路中，以便能直接反映电动机的
A.过载电流
B.过载电压
C.过载功率
D.过载损耗

9.控制按钮是一种接通或分断小电流电路的
A.保护电器
B.主令电罄
C.感受电器
D.测量电器

10.当电动机需要快速停机时，软起动器具有的功能为
A.回馈制动
B.反接制动
C.电磁抱闸制动
D.能耗制动

11.可编程通用逻辑控制维电器若想改变控制功能，只需改变
A.系统电源
B.硬件电路
C.软件程序
D.控制电路

12.从能量角度看，反接制动是把电动机转子运转储存的动能转换成
A.热能
B.机械能
C.磁能
D.电能

13.自动控制的电动机可逆运行电路，采取的设计原则为
A.电流控制
B.速度控制
C.时间控制
D.行程控制

14.PLC与外界进行信息交换的窗口是
A. RAM
B. ROM
C. I/O
D.CPU

15.现场总线的接口也称为
A.连接器
B.扫描器
C.控制器
D.传感器

二、多项选择题:本大题共5小题，每小题2分，共10分。在每小题列出的备选项中至少有两项是符合题目要求的，请将其选出，错选、多选或少选均无分。

16.热继电器的双金属片受热方式主要有
A.直接受热
B.间接受热
C.复合受热
D.电压互感器受热
E.电流互感器受热

17.胶壳开关的组成为
A.触刀
B.底座
C.触头座
D.手柄
E.熔断丝

18.低压断路器的主要技术参数有
A.额定功率
B.额定电压
C.通断能力
D.额定电流
E.延时能力

19.一个电气传动系统的一般组成部分为
A.电动机
B.电抗器
C.变压器
D.电源装置
E.控制装置

20、从使用的角度看，PROFIBUS提供的通信协议类型为
A. DP
B.PD
C. PA
D.EMS
E. FMS

第二部分 非选择题

三、填空题:本大题共 10小题，每小题1分，共10分。
21.在常用低压控制电器中大部分为______电器。
22.断路器的分励和欠电压脱扣器的额定电压应______线路额定电压。
23.接触器电磁机构的线圈通电后，会在铁心中产生______。
24.热维电器的电流一时间特性又称为______特性。
25.复位行程是指开关从“动作”到“复位”的______。
26.一般而言，辅助电路中通过的电流较______。
27、生产机械在试车或调整工作时，需要______控制。
28.电器元件______是某些电器元件按一定原则的组合。
29.可编程序控制器整个工作过程实际就是______的执行过程。
30.现场总线是一种______的数字数据通信链路。

四、名词解释题:本大题共5小题，每小题3分，共15分。
41.试设计电动机“正-反-停”手动控制线路。
31.操作频率
32.时间维电器
33.主令控制器
34.固体继电器
35.系统程序

五、简答题:本大题共4小题，每小题5分，共20分
36.电磁式接触器的结构主要包括哪些部分?
37.行程开关按结构可以分为哪几类?
38.电气设计应遵循的一般原则是什么?
39.继电-接触器控制与PLC控制的区别和联系。

六、分析设计题:本大题共2小题，每小题15分，共30分。

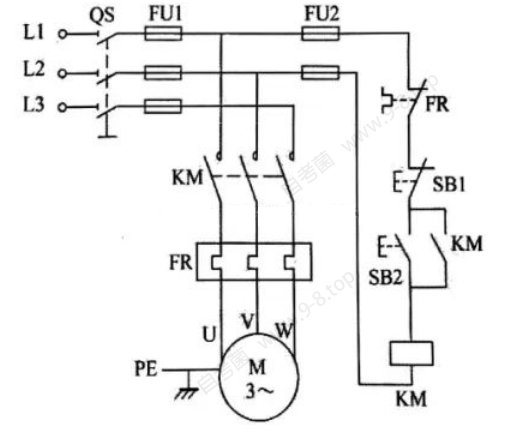

40.下图所示为三相异步电动机的主电路及控制电路，试分析叙述其起动运行的操作动作过程。

41.试设计电动机“正-反-停”手动控制线路。
