【真题+答案】2024年10月自考02613单片机与接口技术试题

机密★启用前

2024 年 10 月高等教育自学考试全国统一考试

单片机与接口技术

(课程代码 02613)

1.注意事项本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
2.应考者必须按试题顺序在答题卡 (纸) 指定位置上作答，答在试卷上无效。
3.涂写部分、画图部分必须使用 2B 铅笔，书写部分必须使用黑色字迹签字笔。

第一部分 选择题

一、单项选择题本大题共 15 小题，每小题 1 分，共 15 分。在每小题列出的备选项中只有一项是最符合题目要求的，请将其选出。
1.MCS-51 定时器 / 计数器 T0，工作方式 1，哪种状态下产生溢出中断？（ ）
A. 计数器值由 FFFFH – 0000H 变化时
B. 计数器值由 00H – FFH 变化时
C.计数器值由0000H一FFFFH变化时
D.计数器值由FFH一00H变化时

2.MCS-51 的引脚 EA=0 表示的含义是（ ）
A. 允许使用片内 RAM
B. 允许使用片外 RAM
C. 允许使用片内 ROM
D. 允许使用片外 ROM

3.MCS-51 单片机的 ALE 引脚的功能有（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

5.MCS-51 单片机指令中，数据交换指令有（ ）
A. 1 条
B. 2 条
C. 3 条
D. 4 条

5.以下哪条指令能实现 23H 单元内容最低两位置 “1”，其余位保持不变？（ ）
A. ANL 23H, #03H
B. ORL 23H, #3FH
C. ORL 23H, #03H
D. ANL 23H, #0C0H

6.MCS-51 汇编语言指令格式中，所有指令都有（ ）
A. 标号段
B. 操作码段
C. 操作数段
D. 注释段

7.指令 MOV 30H, #41H 的指令码字节长度为（ ）
A. 1
B. 2
C. 3
D. 4

8.十进制数 13 的 BCD 码表示形式为（ ）
A. 00100010B
B. 00010011B
C. 01000010B
D. 01000100B

9.若 SP=78H，则执行指令 “POP 73H” 后，SP 的值是（ ）
A. 77H
B. 79H
C. 72H
D. 73H

10.十进制数 – 70 在 8 位单片机中的补码表示为（ ）
A. 00010100B
B. 10010100B
C. 11101011B
D. 10111010B

11.MCS-51 单片机的寻址方式有（ ）
A. 4 种
B. 5 种
C. 6 种
D. 7 种

12.若 8051 单片机串行通信中，波特率为 9600bps，字符帧格式由 12 位组成，理想状态下，1 秒可以传输的字节数是（ ）
A. 600 个
B. 800 个
C. 960 个
D. 1200 个

13.单片机中 PUSH 主要的用途是（ ）
A. 保护现场
B. 恢复现场
C. 中断进入
D. 中断恢复

14.串行通信下的异步通信，可选的停止位长度不包括（ ）
A. 1 位
B. 1.5 位
C. 2 位
D. 3 位

15.MCS-51 单片机中，属于真正的双向 I/O 端口的是（ ）
A. P0
B. P1
C. P2
D. P3

二、多项选择题本大题共 5 小题，每小题 2 分，共 10 分。在每小题列出的备选项中至少有两项是符合题目要求的，请将其选出，错选、多选或少选均无分。
16. 下列属于 I/O 数据的传送方式的有（ ）
A. 同步传送
B. 异步传送
C. 快速传送
D. DMA 传送
E. 中断传送

17. DAC0832 的应用包括（ ）
A. AD 转换
B. 双极性电压输出
C. 单极性电压输出
D. 数字运算
E. 控制放大器

18. MCS-51 单片机的串口工作方式包括（ ）
A. 方式 0
B. 方式 1
C. 方式 2
D. 方式 3
E. 方式 4

19. 下列属于 SCON 寄存器标志位的有（ ）
A. SM2
B. REN
C. SM0
D. SM1
E. IP0

20. 下列属于 MCS-51 单片机中断系统中断源的有（ ）
A. 外部中断 0
B. 外部中断 1
C. 定时器 0 溢出
D. 定时器 1 溢出
E. 串行口中断

三、判断题本大题共 10 小题，每小题 1 分，共 10 分。判断下列各题，在答题卡相应位置涂 “A”，错误的涂 “B”。
21. MCS-51 系统中，一个时钟周期固定为 1 微秒。（ ）
22. MCS-51 单片机的 CPU 本身不需要专门的 I/O 端口设置指令。（ ）
23. 执行指令 “MOV A,23H” 后，A 寄存器的结果可能为 00H。（ ）
24. 子程序的作用是为中断程序调用准备的。（ ）
25. MCS-51 单片机的定时器功能可以通过 SCON 寄存器设置完成。（ ）
26. 正常工作时，RAM 中的信息只能读出不能写入。（ ）
27. 同步通信需要严格的发送时钟和接收时钟。（ ）
28. EEPROM 是一种可重复编程使用的存储器。（ ）
29. DAC0832 是一款 8 位双积分型 A/D 转换器。（ ）
30. MCS-51 单片机外部 RAM 和外设端口采用单独编址方式。（ ）

第二部分 非选择题

四、名词解释题本大题共 5 小题，每小题 3 分，共 15 分。
31. 串行通信
32. 单片机时序
33. CPU
34. 相对寻址
35. 指令

五、简答题本大题共 3 小题，每小题 5 分，共 15 分。
36. 简述计算机程序设计语言的分类。
37. 简述 P3 口各引脚所对应的第二功能。
38. 简述 MCS-51 单片机的专用寄存器组。

六、程序阅读题本大题共 2 小题，每小题 10 分，共 20 分。
39. 执行下述程序后
ORG 100H
CLR C
MOV A, #32H
ADD A, #74H
DA A
SJMP A
END
程序段运行结果为：A = ___ ，Cy = ___

40. 若已知外部RAM的30H单元的数值为35H，则执行下述程序后
ORG 0100H
MOV R0,#30H
MOVX A,@R0
XRL A, A,#0FH
MOVX @R0,A
SJMP 5
END
程序段运行结果为：(30H)= ___ ，A= ___ , R0 = ___

七、综合题本大题共 1 小题，每小题 15 分，共 15 分。

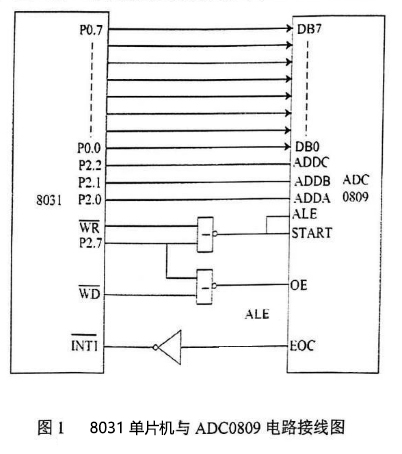

41. 8031 单片机与 ADC0809 电路接线如图 1 所示，设在内部 RAM 始址为 20H 处有一数据区，请写出对第 1 路模拟电压采集并存入到 20H 处的程序。

2024 年 10 月高等教育自学考试全国统一命题考试

02613 单片机与接口技术 参考答案

一、单项选择题:本大题共 15 小题，每小题 1分，共 15 分。
1.A 2.D 3.B 4.C 5.C

四、名词解释颖:本大题共 5 小题，每小题 3 分，共 15 分。
31.一种数据传输方式，数据按位顺序通过单一通信线路逐位传输。与并行通信相比，具有线路少、成本低、抗干扰能力强等优点，尤其适用于远距离通信。常见于 RS-232、USB 等接口标准。

32.指单片机内部各操作在时间上的严格顺序关系，由时钟信号控制。包括时钟周期、机器周期和指令周期，确保指令读取、解码、执行及数据存取等步骤协调同步，是单片机正常工作的基础。

33.计算机的核心部件，负责执行指令、进行算术逻辑运算及协调系统操作。主要由运算器 (ALU)、控制器 (CU) 和寄存器组成，其性能直接影响计算机的整体运行效率。

34.一种寻址方式，指令中给出偏移量，有效地址为当前程序计数器 (PC) 值与该偏移量之和。常用于跳转指令 (如 JMP)，支持位置无关代码，便于程序灵活定位。偏移量通常为有符号数，允许向前或向后跳转。

35.控制计算机执行特定操作的基本命令，由操作码和操作数组成。操作码指明操作类型 (如加法、传输)，操作数提供操作对象或地址。指令集合构成指令集，是 CPU 设计的关键要素，如 ADD、MOV 等。

五、简答题计算机程序设计语言主要分为以下三类：
36.机器语言：由二进制代码构成，计算机直接执行，执行效率高，但可读性差，难以编写和维护。
汇编语言：使用助记符 (如 MOV、ADD) 代替二进制指令，需通过汇编器转换为机器语言，仍依赖硬件，但比机器语言更易理解。
高级语言：接近自然语言 (如 C、Java、Python)，通过编译器或解释器转换为机器语言，可移植性好，开发效率高，但执行效率略低。

37.P3 口在 MCS-51 单片机中具有第二功能，各引脚对应如下：
P3.0：RXD (串行数据输入)
P3.1：TXD (串行数据输出)
P3.2：INT0 (外部中断 0 输入)
P3.3：INT1 (外部中断 1 输入)
P3.4：T0 (定时器 / 计数器 0 外部输入)
P3.5：T1 (定时器 / 计数器 1 外部输入)
P3.6：WR (外部存储器写控制信号)
P3.7：RD (外部存储器读控制信号)

38. MCS-51 的专用寄存器 (SFR) 主要包括：
累加器 ACC (E0H)：用于算术运算和暂存数据。
寄存器 B (F0H)：乘除法运算辅助寄存器。
程序状态字 PSW (D0H)：标志位寄存器 (如进位 CY、溢出 OV)。
堆栈指针 SP (81H)：指示栈顶地址。
数据指针 DPTR (82H – 83H)：16 位寄存器 (DPL 和 DPH)，用于访问外部存储器。
I/O 端口寄存器 (P0 – P3)：控制各端口输入 / 输出。
定时器 / 计数器相关：TCON、TMOD、TH0/TL0、TH1/TL1。
中断控制：IE (中断使能)、IP (中断优先级)。
串口控制：SCON (串口配置)、SBUF (数据缓冲)。
电源控制 PCON (87H)：管理低功耗模式。

六、程序阅读题:本大题共 2 小题，每小题 10 分，共 20 分。
39.执行程序后：
A = 06H ，Cy = 1

40.执行程序后：
(30H)= 30H ，R0 = 30H

七、综合题:本大题共1小题，每小题 15 分，共 15 分。
41.要采集第 1 路模拟电压并存入内部 RAM 的 20H 地址处，需按以下步骤编写程序：
选择通道 1：通过设置 ADDA = 1，ADDB = 0，ADDC = 0 (即 P2.0 = 1，P2.1 = 0，P2.2 = 0)。
启动转换：使用 MOVX 指令触发 WR 信号，启动 ADC 转换。
等待转换完成：查询 EOC (假设连接至 INT1，即 P3.3) 直到变为高电平。
读取数据：使能 OE (P2.7 = 0)，读取转换结果并存入 20H。

ORG 0000H
MAIN:
    ANL P2, #0F8H    ;清空P2低三位(ADDC, ADDB, ADDA)
    ORL P2, #01H     ;设置通道1(ADDA = 1, ADDB = 0, ADDC = 0)
    MOV DPTR, #0000H ;地址无关，用于触发WR信号
    MOV A, #00H      ;任意值，用于启动转换
    MOVX @DPTR, A    ;启动ADC转换 (WR信号有效)
WAIT:
    JNB P3.3, WAIT   ;等待EOC(P3.3)变高，表示转换完成
    CLR P2.7         ;使能OE(P2.7 = 0)
    MOVX A, @DPTR    ;读取转换结果到A
    MOV 20H, A       ;存入内部RAM 20H
    SETB P2.7        ;关闭OE(P2.7 = 1)
    SJMP $           ;程序结束，原地循环
END

代码解析：
ANL P2, #0F8H 和 ORL P2, #01H 将 P2 的低三位设为 01 (通道 1)，不影响其他位。
MOVX @DPTR, A：通过写操作触发 WR 信号，启动 ADC 转换。
JNB P3.3, WAIT：查询 EOC 引脚状态，等待转换完成。
CLR P2.7 和 SETB P2.7：控制 OE 引脚，读取数据后恢复。
最终数据通过 MOV 20H, A 存入指定地址。
(答案仅供参考，以官版评分标准为准。)
